XB2-EG รีเซ็ตสวิตช์หมุนลูกบิดแบบล็อคตัวเองสองสามตำแหน่ง

สวิตช์หมุนลูกบิดแบบล็อคตัวเอง XB2-EG แบบล็อคตัวเองสองตำแหน่งสามตำแหน่งเป็นสวิตช์หมุนแบบหมุนที่ทำงานด้วยกุญแจแบบโมดูลาร์ มีให้เลือกใช้งานในรูปแบบ 2 ตำแหน่งและ 3 ตำแหน่ง พร้อมฟังก์ชันการล็อคตัวเอง (ล็อค) เพื่อรักษาการทำงานที่มั่นคงหลังการหมุน การออกแบบที่ใช้กุญแจถือเป็นจุดเด่นหลัก มีเพียงบุคลากรที่ได้รับอนุญาตซึ่งมีกุญแจที่ตรงกันเท่านั้นจึงจะสามารถใช้งานสวิตช์ได้ หลีกเลี่ยงการทำงานผิดพลาด การงัดแงะ หรือการใช้อุปกรณ์โดยไม่ได้รับอนุญาตได้อย่างมีประสิทธิภาพ ด้วยรูยึดขนาดมาตรฐาน 22 มม. ช่วยให้สามารถติดตั้งบนแผงควบคุมอุตสาหกรรมทุกประเภทได้อย่างรวดเร็วและราบรื่น ช่วยลดเวลาการติดตั้งและค่าแรง

สวิตช์สร้างขึ้นด้วยโครงสร้างที่ทนทาน กะทัดรัด และส่วนประกอบภายในคุณภาพสูง สวิตช์รองรับการกำหนดค่าหน้าสัมผัสที่ยืดหยุ่น (1NO, 1NC, 1NO1NC, 2NO) เพื่อให้ตรงกับข้อกำหนดตรรกะการควบคุมที่หลากหลาย ได้รับการออกแบบมาเพื่อทนทานต่อการทำงานบ่อยครั้งในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง รวมถึงฝุ่น ความชื้น และการสั่นสะเทือนปานกลาง ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในระยะยาวสำหรับระบบควบคุมที่สำคัญ

คุณลักษณะของผลิตภัณฑ์

1. การรักษาความปลอดภัยขั้นสูงด้วยกลไกการทำงานแบบใช้กุญแจ

การออกแบบการควบคุมคีย์แบบรวมทำให้มั่นใจได้ว่ามีเพียงบุคลากรที่ได้รับอนุญาตเท่านั้นที่สามารถใช้งานสวิตช์ได้ ป้องกันการเข้าถึงอุปกรณ์โดยไม่ได้รับอนุญาตและการเปิดใช้งานอุปกรณ์โดยไม่ได้ตั้งใจ ซึ่งเป็นคุณสมบัติที่สำคัญสำหรับการใช้งานที่ต้องมีการจัดการความปลอดภัยที่เข้มงวด เช่น การจ่ายพลังงาน เครื่องจักรอุตสาหกรรม และระบบควบคุมแบบจำกัด สามารถถอดกุญแจออกได้เฉพาะในตำแหน่ง "ปิด" หรือตำแหน่งที่กำหนดเท่านั้น จึงมั่นใจได้ถึงความปลอดภัยในการปฏิบัติงานและป้องกันการวางกุญแจผิดที่

2. การกำหนดค่าแบบโมดูลาร์และยืดหยุ่น: ซีรีส์นี้มีโครงสร้างแบบโมดูลาร์ ช่วยให้สามารถรวมและเปลี่ยนบล็อกหน้าสัมผัสได้ง่ายโดยไม่ต้องแยกชิ้นส่วนสวิตช์ทั้งหมด การออกแบบนี้ช่วยลดความยุ่งยากในการบำรุงรักษา ลดการหยุดทำงาน และช่วยให้สามารถกำหนดค่าประเภทหน้าสัมผัสได้อย่างยืดหยุ่น (1NO, 1NC, 1NO1NC, 2NO) เพื่อตอบสนองข้อกำหนดเฉพาะของโครงการ เพิ่มความยืดหยุ่นในการดำเนินงานและความคุ้มค่า

3. ฟังก์ชั่นล็อคตัวเองที่เสถียร: ติดตั้งกลไกการล็อคตัวเองที่เชื่อถือได้ สวิตช์จะรักษาตำแหน่งหลังการหมุน หลีกเลี่ยงการรีเซ็ตโดยไม่ตั้งใจ และรับประกันการทำงานของอุปกรณ์ที่เสถียรโดยไม่ต้องมีการแทรกแซงด้วยตนเองอย่างต่อเนื่อง เหมาะอย่างยิ่งสำหรับการควบคุมสถานะในระยะยาวและการสลับโหมดในระบบอุตสาหกรรม

4. การทำงานตามหลักสรีรศาสตร์และใช้งานง่าย: ปุ่มหมุนมีการออกแบบที่เรียบและถูกหลักสรีรศาสตร์พร้อมการตอบสนองสัมผัสที่ชัดเจนและเสียง "คลิก" ที่แตกต่างกันระหว่างการหมุน ช่วยให้ผู้ปฏิบัติงานยืนยันการเปลี่ยนตำแหน่งได้สำเร็จในพริบตา ปุ่มได้รับการออกแบบเพื่อให้จับได้สะดวกและหมุนได้ง่าย ช่วยลดความเมื่อยล้าในการทำงานระหว่างการใช้งานบ่อยครั้ง มีการกำหนดค่าคีย์หลายรายการเพื่อป้องกันการใช้ข้ามระหว่างอุปกรณ์ต่างๆ

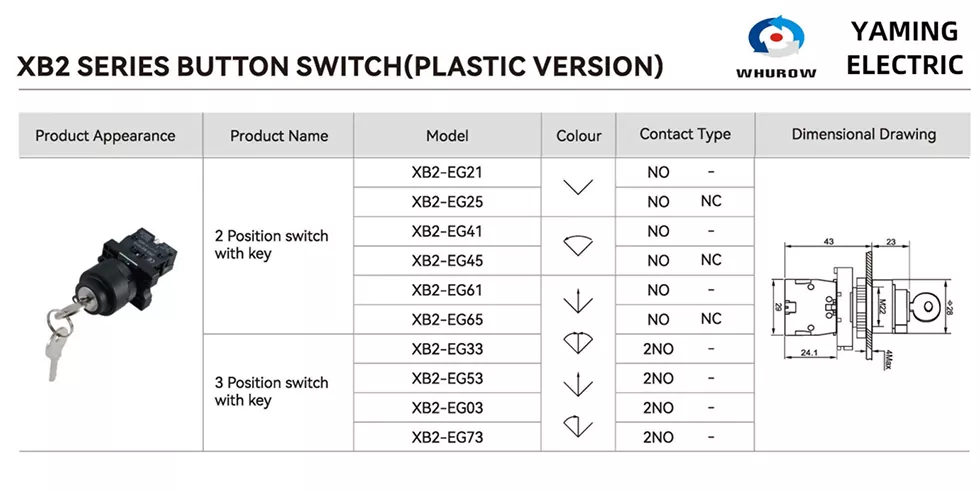

การจำแนกรุ่น

XB2-EG รีเซ็ตสวิตช์หมุนลูกบิดแบบล็อคตัวเองสองตำแหน่งสามตำแหน่ง มีหลากหลายรุ่นที่มีการกำหนดค่า 2 ตำแหน่งและ 3 ตำแหน่ง เพื่อรองรับความต้องการใช้งานที่หลากหลาย รุ่นที่ใช้บ่อยที่สุดมีดังต่อไปนี้:

- รุ่น 2 ตำแหน่ง:

- XB2-EG21: 2 ตำแหน่ง (หมุน 90°) ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 1NO เหมาะสำหรับการควบคุมการเปิด/ปิดอย่างง่ายและสถานการณ์การเริ่ม/หยุดที่จำกัดการเข้าถึง

- XB2-EG25: 2 ตำแหน่ง (หมุน 90°) ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 1NO1NC เหมาะสำหรับวงจรควบคุมที่ต้องการทั้งอินพุตสัญญาณและการตอบรับสถานะ

- XB2-EG41: 2 ตำแหน่ง ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 1NO พร้อมกรอบพลาสติกสำหรับการใช้งานที่คุ้มค่า

- XB2-EG45: 2 ตำแหน่ง ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 1NO1NC เหมาะสำหรับการควบคุมอุตสาหกรรมทั่วไปที่มีข้อกำหนดด้านความปลอดภัยขั้นพื้นฐาน

- รุ่น 3 ตำแหน่ง:

- XB2-EG33: 3 ตำแหน่ง (การหมุน 120°) ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 2NO เหมาะสำหรับการสลับหลายโหมด (เช่น หยุดอัตโนมัติด้วยตนเอง) ในระบบควบคุมที่ซับซ้อน

- XB2-EG53: 3 ตำแหน่ง (การหมุน 120°) ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 2NO เหมาะสำหรับการควบคุมความเร็วหลายระดับและการเลือกโหมดของอุปกรณ์อุตสาหกรรม

- XB2-EG03: 3 ตำแหน่ง ใช้กุญแจ ล็อคตัวเอง การกำหนดค่าหน้าสัมผัส 2NO ออกแบบมาเพื่อการใช้งานที่มีความน่าเชื่อถือสูงในสภาพแวดล้อมที่รุนแรง

การประยุกต์ใช้ผลิตภัณฑ์

ด้วยการรักษาความปลอดภัยที่เพิ่มขึ้น ประสิทธิภาพที่เสถียร และการกำหนดค่าที่ยืดหยุ่น สวิตช์โรตารีปุ่มรีเซ็ต XB2-EG แบบล็อคตัวเองสองสามตำแหน่งแบบล็อคตัวเองถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมต่างๆ ที่ต้องมีการควบคุมการเข้าถึงที่เข้มงวดและการควบคุมวงจรที่เชื่อถือได้ ซึ่งรวมถึงแต่ไม่จำกัดเพียง:

- ระบบอัตโนมัติทางอุตสาหกรรม: สายพานลำเลียง สายการประกอบ แขนหุ่นยนต์ เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติ (การสลับโหมด การควบคุมการเริ่ม/หยุดที่จำกัดการเข้าถึง)

- อุปกรณ์เครื่องจักรกล: เครื่องมือกล เครื่องกลึง เครื่องกัด เครื่องจักรสิ่งทอ เครื่องจักรการพิมพ์ และเครื่องจักรพลาสติก (การควบคุมการทำงาน การล็อคเพื่อความปลอดภัย การควบคุมความเร็วหลายระดับ)

- ระบบควบคุมไฟฟ้า: ตู้กระจายสินค้า แผงควบคุม การควบคุมการจ่ายไฟ วงจรควบคุมรีเลย์ และระบบควบคุม PLC (การควบคุมไฟหลัก การทำงานที่จำกัดการเข้าถึง)

พารามิเตอร์ทางเทคนิค
